Anexo 14 de la OACI Requisitos de luz de obstáculos

Con Organización de Aviación Civil Internacional (OACI) requisitos de luz de obstáculos, todas las estructuras que excedan los 45 metros sobre el nivel del suelo (AGL) deben marcarse adecuadamente con luces de advertencia de aviación o pintura. La siguiente información proporciona orientación sobre las recomendaciones de iluminación de la OACI según Anexo 14 de la OACI Séptima edición.



Para ayudar a los clientes a cumplir con las regulaciones de la OACI, Anexo 14, Flash Technology ofrece un conjunto de productos de iluminación de aeródromo LED conformes.



¿Necesita ayuda para determinar qué productos son los más adecuados para su sitio?

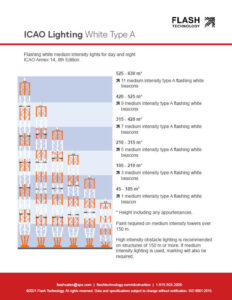

Los requisitos de iluminación de la OACI varían según el nivel del suelo por encima de la estructura, incluidos los accesorios. Los gráficos a continuación reflejan los requisitos de pintura de la torre e iluminación de obstrucción y se basan en las pautas de la 14a edición del Anexo 7 de la Organización de Aviación Civil Internacional (OACI).

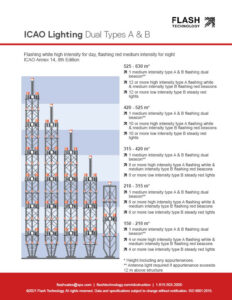

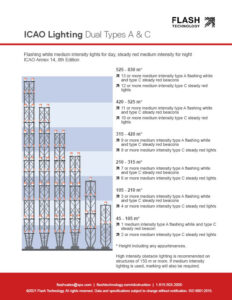

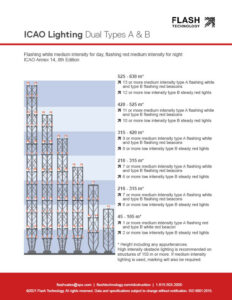

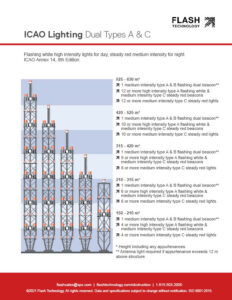

Doble iluminación

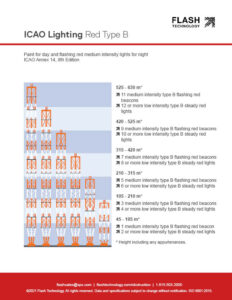

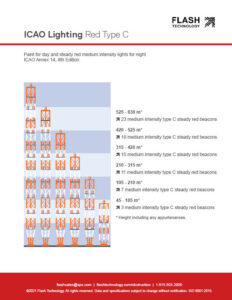

Iluminación roja

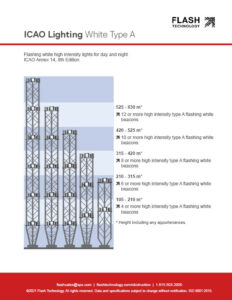

Iluminación blanca

Los requisitos internacionales de iluminación establecen que las turbinas eólicas, catenarias, puentes y otras estructuras también deben marcarse si presentan un riesgo de aviación.

Luces de advertencia de aviación de baja intensidad

Baja intensidad tipo A
Quema constante - ROJO
10 cd de noche

Baja intensidad tipo B
Quema constante - ROJO
32 cd de noche

Baja intensidad tipo C
Intermitente (60-90 fpm) - AMARILLO / AZUL
40 cd en el crepúsculo y la noche

Baja intensidad tipo D
Intermitente (60-90 fpm) - AMARILLO
200 cd en el crepúsculo y la noche

Baja intensidad tipo E
Rojo parpadeante
32 cd de noche

Luces de advertencia de aviación de intensidad media

Intensidad media tipo A
Intermitente (20-60 fpm) - BLANCO
20,000 cd de día y crepúsculo; 2,000 cd en la noche

Intensidad media tipo B
Intermitente (20-60 fpm) - ROJO
2,000 cd de noche

Intensidad media tipo C
Quema constante - ROJO
2,000 cd de noche

Intensidad media Dual Tipos A y B
Intermitente (20-60 fpm) - DÍA BLANCO; Intermitente (20-60 fpm) - NOCHE ROJA
20,000 cd de día y crepúsculo; 2,000 cd en la noche

Intensidad media Dual Tipos A y C
Intermitente (20-60 fpm) - DÍA BLANCO; Quema constante - NOCHE ROJA
20,000 cd de día y crepúsculo; 2,000 cd en la noche

Luces de advertencia de aviación de alta intensidad

Alta intensidad tipo A
Intermitente (40-60 fpm) - BLANCO
200,000 cd al día; 20,000 cd en el crepúsculo; 2,000 cd en la noche

Alta intensidad tipo B
Intermitente (40-60 fpm) - BLANCO
100,000 cd al día; 20,000 cd en el crepúsculo; 2,000 cd en la noche

(cd = candela; fpm = destellos por minuto)

La OACI no proporciona recomendaciones oficiales para el monitoreo de la iluminación de obstáculos.



Se requiere monitoreo automático de la iluminación del aeródromo, incluidas las luces de aproximación a la pista. Consulte el Capítulo 14 del Anexo 8 de la OACI, así como Documento 9157 - Manual de diseño de aeródromos Parte 5 Sistemas eléctricos (2ª edición) para detalles específicos sobre el monitoreo de la luz del campo de aviación.
